A binder kibővíti M12-es termékcsaládját a panelbe szereléshez készült, szögletes csatlakozókkal, amelyek a nyomtatott áramköri lap középpontjába illeszkednek. A csatlakozók a nyomtatott áramköri lap szélén fogadják be azt, és nem a lap tetején, hanem azzal egy síkban helyezkednek el. Ennek köszönhetően a csatlakozó és a lap magassága nem adódik össze – ez előnyt jelent minden olyan esetben, amikor az elektronikát vékony, hengeres házba kell beépíteni. A THR változat reflow-forrasztható, és különleges lépések nélkül feldolgozható a meglévő SMT-soron.
A középső tengelyen elhelyezkedő NYÁK

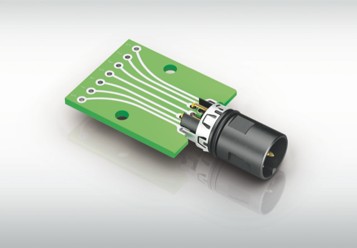

A hagyományos NYÁK-beépítésnél a csatlakozó a nyomtatott áramköri lap tetején helyezkedik el. A szerelvény teljes magassága ezért a kettő összege – és kerek házak esetében ez az összeg határozza meg a lehetséges átmérőt. A szögletes M12-A panelbeépíthető csatlakozó más elven működik: a NYÁK-ot az elülső szélén fogadja be, az érintkezők felülről és alulról nyúlnak át, és a csatlakozó tengelye a NYÁK síkjában fekszik. Hengeres ház esetén a csatlakozó tengelye ezért egybeesik a ház tengelyével. A szerelést 1–2 mm vastagságú NYÁK-okhoz tervezték.
Alkalmazás: cső alakú házban elhelyezett érzékelők
Ez az előny leginkább a cső alakú házban elhelyezett érzékelők esetében nyilvánvaló. Itt az átmérőt a beépítési helyzet határozza meg, és az elektronikának egy keskeny nyomtatott áramköri lapra kell elférnie. A szerelt nyomtatott áramköri lapot a csatlakozóval előre behelyezik a csőbe; így az elektromos csatlakozófelület az elülső felületen középen helyezkedik el. Mivel a csatlakozó nem emeli meg a lap tetejét, az elektronika számára
rendelkezésre álló keresztmetszet megmarad – vagy a ház egy mérettel kisebb is lehet. A „felületre szerelt csatlakozó” megoldás mellett – különösen az érzékelőcsövek esetében – gyakran alkalmazzák az egyenes érintkezővel rendelkező, panelre szerelhető csatlakozókat is; ezeket kézzel forrasztják a vezetékekre, amelyek viszont érintkeznek a nyomtatott áramköri lappal. Ezzel elmarad a kézi forrasztási lépés, ami időt és erőfeszítést takarít meg.
A cső alakú házban elhelyezett érzékelők mellett ezt a kialakítást általában minden olyan esetben alkalmazzák, ahol korlátozott beépítési hely és szabványos M12-es csatlakozó találkozik:
- Szint-, távolság- és nyomásérzékelők
- Fénykapuk és helyzetkapcsolók
- Hengeres házban elhelyezett mérőérzékelők
- Terepi busz eszközök és perifériák szűk beépítési hely esetén
Gyártási folyamat különleges lépések nélkül
A második előny a gyártás terén jelentkezik. A THR-technológia lehetővé teszi a forrasztást a szokásos reflow-folyamat során, így nincs szükség a csatlakozó külön forrasztási lépésére. Az integrált felvevőfelületnek köszönhetően az alkatrész megfoghatóvá válik a pick-and-place gép számára, így a többi szerelvényelemmel együtt halad át a gyártósoron. A nagy mennyiségben gyártó vállalatok számára ez kevesebb kézi munkát, kevesebb gyártási lépést és reprodukálható forrasztási minőséget jelent.
A műszaki jellemzők áttekintése
- Kialakítás: szögletes, elülső, középre szerelt NYÁK-rögzítés (középső rögzítés)
- Csatlakozó: M12, A-kódolású a DIN EN 61076-2-101 szabvány szerint, 4- és 5-tűs
- Változatok: árnyékolt vagy árnyékolatlan, O-gyűrűvel vagy anélkül
- Csatlakozás: THR, reflow-forrasztható, integrált felvételi felülettel
- Nyomtatott áramköri lap vastagsága: 1–2 mm
- Védelmi fokozat: IP68 csatlakoztatott és reteszelve állapotban
- Elektromos jellemzők: névleges feszültség 60 V, névleges impulzus-tűrőfeszültség 1500 V
- Környezeti feltételek: -40 °C és +85 °C között, több mint 100 csatlakoztatási ciklus
- Anyagok: aranyozott érintkezők, érintkezőtest LCP az UL 94 V-0 szerint
Szakértői vélemény
„Aki érzékelőelektronikát kell beépítenie egy cső alakú házba, az minden milliméterért megküzd. A középre szerelhető nyomtatott áramköri lapokhoz készült, szögletes M12-A csatlakozóval pontosan ezt a millimétert szüntetjük meg – anélkül, hogy az ügyfélnek módosítania kellene a gyártósorát. Számunkra ez a lényeg: olyan kialakítás, amely helyet teremt a készülékben, és nem igényel különleges lépéseket a gyártás során” – mondja Philipp Zuber, a binder termékmenedzsment-vezetője.
Következtetés
A középre szerelhető nyomtatott áramköri lapokhoz készült, szögletes M12-A panelbeépíthető csatlakozókkal a binder olyan kialakítással bővíti automatizálási termékpalettáját, amely egyszerre két követelménynek is megfelel: a készülékben elfoglalt kompakt magasságnak és a gyártás során történő automatizált feldolgozásnak. A csatlakozók kompatibilisek a piacon már elérhető meglévő megoldásokkal. Ezzel a készülékgyártók számára további forrás nyílik meg egy olyan interfészhez, amely eddig csak korlátozott mértékben állt rendelkezésre. (M12-A panel-mount connectors THR, IP68)
