„Az igazi kérdés nem az, hogy a tesztparancs eljutott-e a lámpához, hanem az, hogy a fény valóban megjelent-e – és ez visszakereshetően bizonyítható-e.”
Kiss Zoltán | Chief Development Officer, Endrich R&D
A kijáratjelző és vészvilágítási rendszereknek éppen akkor kell hibátlanul működniük, amikor a normál hálózati ellátás és a megszokott üzemi körülmények már nem állnak rendelkezésre. Mivel ezek a berendezések a hétköznapokban ritkán kapcsolnak tényleges vészüzembe, egy elöregedett akkumulátor, meghibásodott LED-modul, hibás töltőáramkör vagy megszakadt vezeték hosszú ideig rejtve maradhat. A lámpatest megléte, egy zöld állapotjelző vagy akár egy sikeresen kiadott tesztparancs önmagában még nem bizonyítja, hogy szükség esetén valóban megfelelő fény jelenik meg.
Az Endrich R&D által javasolt koncepció a NeoMesh vezeték nélküli hálózatot olyan felügyeleti rétegként alkalmazza, amely képes a lámpatestek címzett tesztelésére, a fizikai fénykibocsátás és az akkumulátor viselkedésének helyi mérésére, majd az eredmények egy központi naplóba történő továbbítására. A megoldás lényege ezért nem egyszerűen a lámpatestek felhőhöz kapcsolása, hanem egy zárt visszacsatolású folyamat: teszt kezdeményezése, helyi végrehajtás, mérés, minősítés, dokumentálás és hiba esetén célzott beavatkozás.
A technológia a gyártók számára összekapcsolt termékcsaládot és új szolgáltatási modellt, az üzemeltetők és rendszerintegrátorok számára pedig kevesebb helyszíni ellenőrzést, gyorsabb hibafeltárást, központi átláthatóságot és könnyebb dokumentálhatóságot kínál. A biztonsági alapfunkció ugyanakkor továbbra is a tanúsított vészvilágítási elektronikánál marad: a NeoMesh kommunikációs és felügyeleti rétege nem helyettesíti, hanem kiegészíti azt.
A ritkán használt rendszer paradoxona
A vészvilágítás sajátos karbantartási paradoxont jelent. A rendszer hosszú ideig készenléti állapotban van, miközben az akkumulátor folyamatosan öregszik, az elektronika és a fényforrás meghibásodhat, a környezet pedig megváltozhat. A hibák jelentős része csak ellenőrzéskor vagy – a legrosszabb esetben – valódi áramszünetkor válik láthatóvá.
A hagyományos vizsgálat sok épületben ma is lámpatestről lámpatestre történik. A technikusnak fizikailag hozzá kell férnie a tesztgombhoz, figyelnie kell az állapotjelzést vagy a fényt, majd külön rögzítenie kell az eredményt. Magasan szerelt kijáratjelzőknél, lépcsőházakban, csarnokokban, parkolóházakban vagy folyamatosan működő létesítményekben ez létrát, emelőeszközt, lezárást és jelentős munkaidőt igényelhet. Nagy darabszámnál a rendszeres ellenőrzés költsége könnyen meghaladhatja az egyes lámpatestek beszerzési értékét.
Az automatikus önteszt funkcióval rendelkező lámpatestek fontos előrelépést jelentenek, de az eredmény sok esetben továbbra is csak helyben, egy LED-kód vagy kijelzés formájában érhető el. A központi rendszer így nem feltétlenül tudja, hogy melyik eszköz hibás, mi a hiba valószínű oka, mikor történt a teszt, illetve megtörtént-e az azt követő javítás és újratesztelés.
A legfontosabb hiányosság a parancs és a fizikai eredmény közötti rés. Egy relé meghúzása, egy vezérlőbit megváltozása vagy a driver „lámpa bekapcsolva” státusza nem feltétlenül jelenti azt, hogy a piktogram vagy a menekülési útvonal valóban megvilágítást kapott. A teljes bizonyítási láncnak ezért a fény optikai érzékelését is tartalmaznia kell.

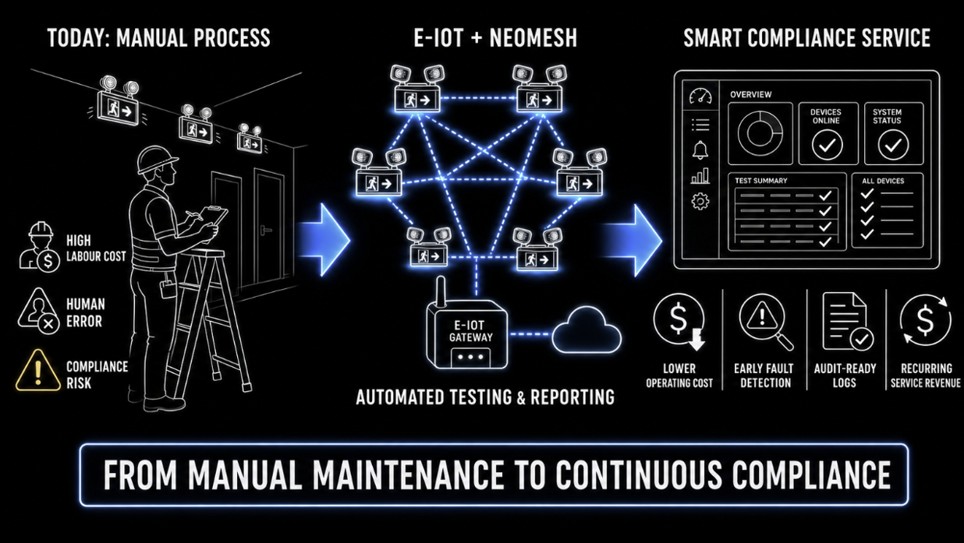

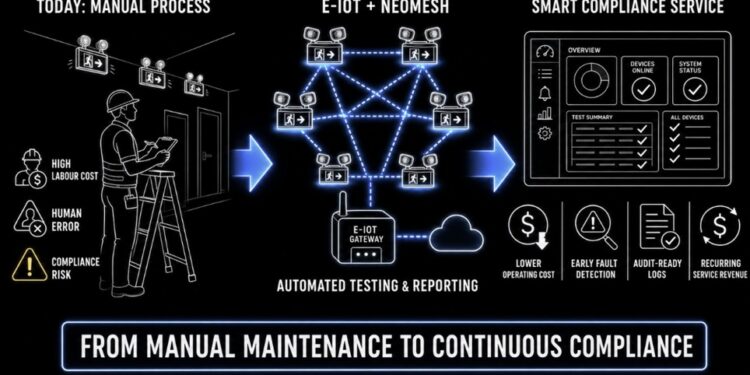

A megoldás: zárt visszacsatolású, vezeték nélküli felügyelet

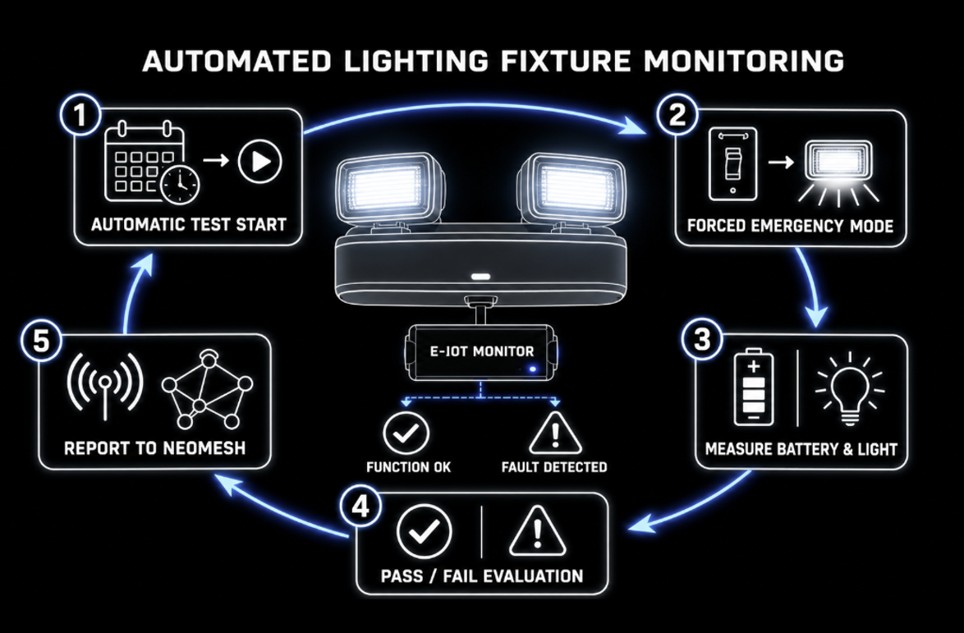

A javasolt rendszer minden kijáratjelzőhöz vagy vészvilágító lámpatesthez egy kis méretű NeoMesh csomópontot rendel. A csomópont fogadja a címzett tesztparancsot, egy galvanikusan és funkcionálisan megfelelő kimeneten keresztül elindítja a lámpatest saját tesztfolyamatát, majd helyben megméri a fényváltozást. Amennyiben a készülék kialakítása lehetővé teszi, az akkumulátorfeszültség, a töltő jelenléte, a hálózati állapot, a driver hibajele vagy a belső hőmérséklet is mérhető.
A mérésből a helyi firmware eredményt képez: a működés megfelelő, figyelmeztető tendenciát mutat, nincs fény, túl alacsony a fénykibocsátás, nem teljesült az előírt üzemidő, vagy kommunikációs, illetve interfészhiba történt. Az eredmény a NeoMesh hálózaton keresztül egy E-IoT átjáróhoz, onnan pedig a választott IP-kapcsolaton – például Etherneten, Wi-Fi-n, NB-IoT vagy LTE-M mobilhálózaton – a központi alkalmazásba jut.
A folyamat ezzel válik zárttá: a központi rendszer nemcsak utasítást küld, hanem visszakapja a fizikai válasz mérési adatait és a minősített eredményt. A felhasználó nem több száz zöld állapotot szeretne egyenként átvizsgálni; elsősorban azt kell látnia, hol szükséges beavatkozás. A rendszer ezért kivételalapú karbantartást támogat: a hibát helyhez, eszközhöz, időponthoz és javasolt szervizfeladathoz rendeli.
Két tipikus alkalmazási irány
Kijáratjelző lámpatestek
A meglévő kijáratjelzők jelentős része rendelkezik kézi vagy automatikus tesztfunkcióval, de a nyomógomb a beépítés után nehezen hozzáférhető. A NeoMesh csomópont ilyenkor egy „elektronikus ujjként” működhet: tranzisztorral, MOSFET-tel, relével vagy szilárdtest-relével – az adott készülék villamos kialakításához igazodva – párhuzamosan kapcsolódik a tesztérintkezőhöz, és reprodukálja a szükséges impulzust vagy kapcsolási sorrendet.
A megfelelő illesztés csak a tesztbemenet feszültségének, polaritásának, áramának, időzítésének, leválasztási igényének és hibamódjainak ismeretében választható ki. A lámpatest közelében elhelyezett környezetifény-érzékelő (ALS szenzor) eközben összehasonlítja a teszt előtti alapértéket a bekapcsolás után mért fénnyel. A relatív változás és az adott készülékre felvett referencia általában megbízhatóbb, mint egy minden telepítésre azonos luxküszöb.
Általános LED-lámpatest vészvilágítási előtéttel
A második irányban ugyanaz a LED-lámpatest szolgál normál és vészvilágításként. Egy erre tervezett vészvilágítási vezérlő tölti a helyi akkumulátort, és hálózatkimaradáskor csökkentett teljesítményen táplálja a fényforrást. A NeoMesh csomópont rövid működési tesztet vagy névleges üzemidő-tesztet kérhet, miközben figyeli a fény és az akkumulátorfeszültség időbeli változását.
A korábbi célkoncepcióban a vészüzemi fényáram megközelítőleg a normál érték 10%-a, az üzemidő pedig akár három óra volt. Ezek azonban nem általános megfelelőségi értékek: a szükséges fényáramot, megvilágítást és időtartamot a konkrét lámpatest, optika, akkumulátor, épület és alkalmazandó követelményrendszer alapján kell meghatározni. Digitális vészvilágítási előtét esetén DALI-parancsok és részletes állapotadatok is használhatók; egyszerűbb termékeknél a leválasztott tesztkontaktus jelenthet költséghatékony integrációs pontot.
Miért illik a NeoMesh ehhez a feladathoz?

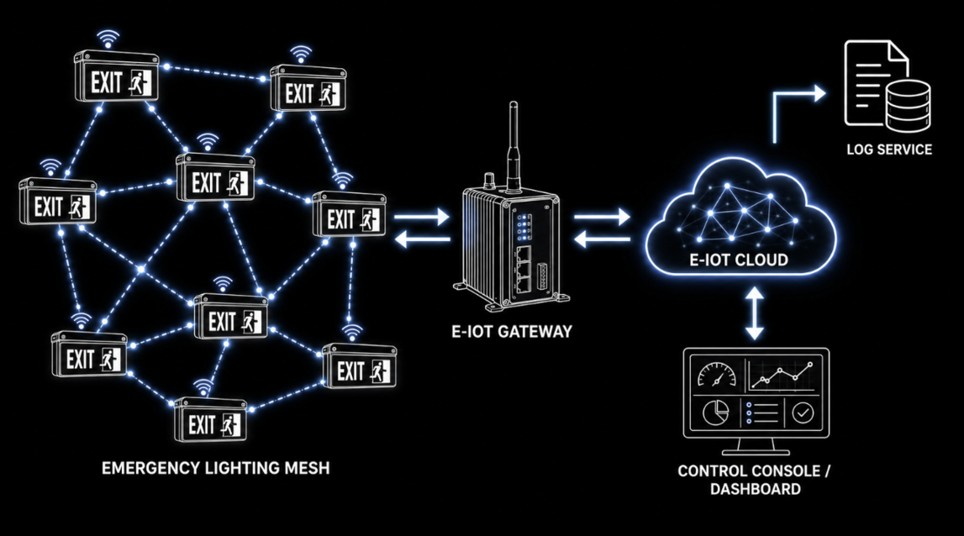

Egy nagyobb épületben a lámpatestek természetes módon sűrű, térben elosztott hálózatot alkotnak. A NeoMesh minden csomópontja részt vehet az üzenetek továbbításában, ezért a rendszer nem kizárólag egy távoli központi rádió elérésére támaszkodik. A hálózat automatikusan szerveződik, több ugráson keresztül is továbbít adatot, és a topológia vagy a rádiós környezet változásakor új útvonalat kereshet. A 868 MHz-es európai, a 915 MHz-es nemzetközi és a 2,4 GHz-es megoldások lehetővé teszik, hogy a termékcsalád az adott piac és épület adottságaihoz igazodjon.
A vészvilágítási alkalmazásban a kétirányú kommunikáció döntő fontosságú. Ugyanazon a hálózaton jut el a tesztparancs a kiválasztott lámpatesthez, amelyen a fény-, akkumulátor- és hibaadatok visszatérnek. Nincs szükség minden lámpatesthez külön SIM-kártyára vagy IP-kapcsolatra, és a rendszer egyetlen átjárón keresztül nagyszámú helyi eszközt szolgálhat ki. A többugrásos működés miatt a közbenső lámpatestek hálózati lefedettséget is építenek, így hosszú folyosók, több helyiség és nagy csarnokok új vezérlőkábel kiépítése nélkül kapcsolhatók össze.
Ez különösen a meglévő épületállomány korszerűsítésénél értékes. A kábelezés költsége nemcsak az anyagból áll: tervezés, nyomvonalépítés, tűzgátló átvezetések, munkaterület-lezárás, helyreállítás és üzemszünet is társulhat hozzá. A vezeték nélküli réteg fokozatos telepítést tesz lehetővé, miközben a helyi vészüzemi működés változatlanul autonóm marad.
Műszaki megvalósíthatóság és biztonságos rendszerhatár

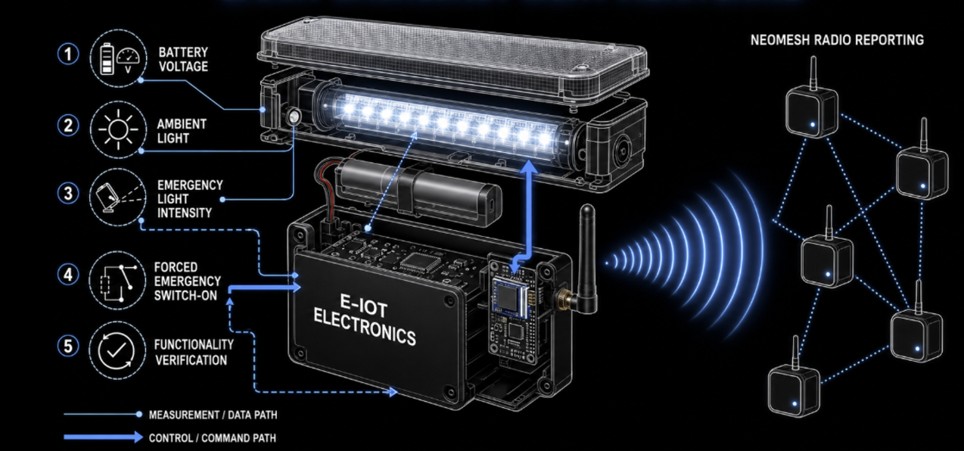

A koncepció műszakilag meglévő, jól ismert építőelemekből megvalósítható: NeoMesh rádiómodul, kis fogyasztású alkalmazásvezérlő, optikai érzékelő, nagy bemeneti ellenállású akkumulátormérés, digitális állapotbemenetek, valamint a célkészülékhez illesztett, szükség szerint galvanikusan leválasztott kimenet. A valódi mérnöki feladat nem az alkatrészek felsorolása, hanem azok biztonságos integrálása a kiválasztott lámpatestbe.
A legfontosabb tervezési elv a funkcionális szétválasztás. Hálózatkimaradáskor, elveszett rádiókapcsolat, átjáróhiba vagy felhőszolgáltatás-kiesés esetén a tanúsított vészvilágítási elektronika továbbra is önállóan kapcsoljon vészüzembe. A NeoMesh kimenetének alapállapotban passzívnak kell lennie, a helyi állapotgépnek pedig kommunikációvesztés vagy újraindulás után is garantáltan fel kell oldania a tesztüzemet. Egy valódi hálózatkimaradás minden ütemezett vizsgálatnál magasabb prioritást kap.
Az optikai csatornát úgy kell elhelyezni, hogy elsősorban a saját lámpatest fényét érzékelje, ugyanakkor a nappali fény és a szomszédos világítás változásait is kezelje. A beüzemeléskor rögzített alapérték, a relatív fényemelkedés, a bekapcsolási idő, a stabilitás és a minimális szint együttes értékelése robusztusabb döntést ad. Az akkumulátor állapotát sem csupán az induló feszültség alapján célszerű megítélni: a terhelés alatti feszültségtrend és a megfelelő fény fennmaradása ad valódi információt a kapacitásról.
Az átjáró a helyi hálózat és az informatikai rendszer ellenőrzött határa. Ideiglenes WAN-kiesés esetén a teszteredményeket puffereli, majd a kapcsolat helyreállásakor továbbítja. A parancsokat eszközazonosításhoz, jogosultsághoz, időablakhoz és helyszíni szabályokhoz lehet kötni. A dokumentációban külön kell kezelni a biztonsági állapotot, a tesztállapotot és a kommunikációs állapotot.
Az EN 50172:2024 a menekülési vészvilágítási rendszerek telepítésével, ellenőrzésével, üzemeltetésével, karbantartásával, dokumentálásával és vizsgálatával foglalkozik. Az IEC 62034:2012 az akkumulátoros vészvilágítás automatikus tesztrendszereinek alapvető követelményeit, az IEC 60598-2-22:2021 pedig a vészvilágító lámpatestek sajátos követelményeit rögzíti. A funkcióteszt és az időtartamteszt a DALI vészvilágítási ökoszisztémában is alapvető vizsgálati kategória. A bemutatott NeoMesh platform ezek végrehajtását és dokumentálását támogathatja, de a teljes rendszer szabványmegfelelősége csak a végleges termék, az integráció, a nemzeti átvétel és a szükséges megfelelőségértékelés alapján állapítható meg.
Gazdasági előnyök a lámpatestgyártó számára
A gyártó szempontjából a legnagyobb lehetőség az, hogy az egyszer értékesített lámpatestből hosszú távon felügyelhető termék és szolgáltatás válik. Ugyanaz a NeoMesh rádiós, érzékelő- és átjáróplatform több kijáratjelző, vészvilágító és kombinált lámpatestcsaládban újra felhasználható. A mechanika, a tápegység és az illesztőáramkör termékenként változhat, miközben az eszközazonosítás, a kommunikáció, a beüzemelés, a dashboard és az adatmodell közös marad.
Ez rövidebb fejlesztési ciklust és nagyobb sorozatpotenciált teremthet, valamint két piaci utat nyit. Az OEM-változatban a csomópont eleve a lámpatest része, ezért kisebb, olcsóbb és több belső állapotot ismerhet. A retrofit változat meglévő termékekhez vagy telepített állományhoz adható, így a gyártó a korábbi készülékgenerációkhoz is korszerűsítési ajánlatot építhet.
A versenyelőny nem pusztán a „vezeték nélküli” jelzőből származik. A magasabb értékű ajánlat a mérhető működés, a központi eszköztörténet, a távoli hibadiagnosztika, a riportálás és az ezekre épülő karbantartási szolgáltatás. A gyártó így az egyszeri hardverárbevétel mellett felügyeleti, riportálási, támogatási vagy flottakezelési szolgáltatást is kínálhat, és a valós üzemeltetési adatok alapján javíthatja a következő termékgenerációt.
Gazdasági előnyök az üzemeltető és a rendszerintegrátor számára
Az üzemeltető oldalán a közvetlen megtakarítás a rutinszerű helyszíni ellenőrzések, a magasban végzett munka és a felesleges kiszállások csökkenéséből adódik. A rendszer nem szünteti meg a felelős karbantartást, hanem pontosabban irányítja azt: a technikus oda megy, ahol a mérési adatok alapján valóban beavatkozás szükséges. A hely, az eszköztípus és a hibaosztály előzetes ismerete javíthatja az első kiszállásra történő javítás arányát, mert a megfelelő cserealkatrész már előre kiválasztható.
A központi, időbélyegzett eszköztörténet megkönnyíti a belső ellenőrzést, a karbantartási szerződések teljesítésének igazolását és a külső auditok előkészítését. Több telephely esetén azonos felület és azonos adatstruktúra használható, így a szolgáltató nem különálló papírnaplókat, hanem egységes flottát kezel.
A rendszerintegrátor számára a legfontosabb előny a kábelezési igény csökkenése és a fokozatos telepíthetőség. Egyetlen átjáró sok helyi lámpatestet kapcsolhat a vállalati rendszerhez, a szabványos API pedig épületfelügyeleti, karbantartási vagy ügyfélriport-rendszerekhez illeszthető. Az integrátor értéke ezzel az egyszeri telepítésről a beüzemelésre, adatkapcsolatra, üzemeltetésre és szolgáltatási szintre is kiterjedhet.
| Érintett | Közvetlen előny | Gazdasági hatás |
| Lámpatestgyártó | Közös csatlakoztatási platform, OEM- és retrofit-változat | Termékdifferenciálás, gyorsabb családbővítés, szolgáltatási bevétel |
| Üzemeltető | Távoli teszt, optikai igazolás, központi hibakép | Kevesebb rutinkiszállás, célzottabb karbantartás, jobb átláthatóság |
| Karbantartó | Hely- és hibaazonosítás, távoli újratesztelés | Jobb első javítási arány, tervezhetőbb erőforrás és alkatrész |
| Rendszerintegrátor | Egy átjáró, minimális új kábelezés, API-kapcsolat | Gyorsabb bevezetés, fokozatos bővítés, hosszabb távú üzemeltetési szerep |
Reális fejlesztési út: célzott proof of concept
A helyes következő lépés nem egy azonnali, minden lámpatesthez használható univerzális termék véglegesítése, hanem egy ellenőrzött proof of concept. Ehhez egy kiválasztott kijáratjelző családot, egy vészvilágítási drivercsaládot, 8-12 NeoMesh csomópontot és egy E-IoT átjárót célszerű használni.
Elsőként fel kell térképezni a tesztinterfészeket, a belső tápellátást, az akkumulátormérést és a leválasztási követelményeket. Ezt követheti az optikai érzékelő elhelyezésének és küszöbeinek meghatározása, majd valós folyosói, lépcsőházi vagy csarnokkörnyezetben a rádiós lefedettség, a többugrásos továbbítás és a hiányzó csomópontok észlelésének vizsgálata. A pilotnak hiba-injektálással kell bizonyítania a „nincs fény”, „alacsony fény”, „elégtelen időtartam”, interfészhiba és kommunikációs hiba felismerését is.
A végső elfogadási kritérium nem egy látványos dashboard, hanem a teljes lánc bizonyítható működése: biztonságos tesztindítás, mérhető fényválasz, megbízható akkumulátor- és állapotadatok, kommunikációvesztés esetén is determinisztikus tesztlezárás, valamint visszakereshető eszköz-, idő-, mérés- és eredményadat. Ezt követheti az elektronika és a mechanika optimalizálása, a hibamód- és kockázatelemzés, a kiberbiztonsági felülvizsgálat, valamint az EMC-, rádiós és lámpatest-biztonsági megfelelőség tervezése.
Összegzés
A kijáratjelző és vészvilágítási rendszer értékét nem az mutatja meg, hogy fel van-e szerelve, hanem az, hogy szükség esetén valóban működik-e. A NeoMesh-alapú megközelítés ehhez biztosít kábelezés nélkül telepíthető, kétirányú és skálázható felügyeleti réteget. A csomópont elindítja a tesztet, optikailag és villamosan megfigyeli a választ, helyben biztonságosan lezárja a folyamatot, majd az eredményt egy átjárón keresztül központilag dokumentálja.
A megoldás műszaki és üzleti értéke ugyanabból a tulajdonságból ered: a rendszer a feltételezett működést mérhető bizonyítékká alakítja. A gyártó összekapcsolt termékcsaládot és hosszú távú szolgáltatást építhet, az üzemeltető gyorsabban és kevesebb helyszíni munkával találhatja meg a hibákat, a rendszerintegrátor pedig új vezérlőkábelek nélkül, fokozatosan bővíthető infrastruktúrát adhat át. A technológia így nem egyszerűen egy vezeték nélküli vészlámpát hoz létre, hanem egy ellenőrizhető, dokumentálható és gazdaságosan üzemeltethető biztonsági világítási ökoszisztéma alapját.
Hivatkozások
[1] EN 50172:2024 – Emergency escape lighting systems.
[2] IEC 62034:2012 – Automatic test systems for battery powered emergency escape lighting.
[4] DALI Alliance – DALI Emergency: function and duration testing.
[5] NeoCortec – NeoMesh wireless mesh protocol.
[6] Endrich R&D – Wireless Intelligence for EXIT and Emergency Lighting, technológiai fehér könyv, 2026. július.
Koncepcióstátusz: technológiai koncepció. A végleges elektronika, interfészek, tanúsítási kör és kereskedelmi együttműködési modell a kiválasztott termék és pilot alapján határozható meg.
