Szabályozott és nem szabályozott átalakítók – mikor, melyiket válasszuk

A teljesítményelektronikában az egyenáramú rendszerek tervezésekor az egyik első szempont az, hogy szabályozott vagy nem szabályozott DC/DC-átalakítót alkalmazzanak-e. Ez a választás közvetlen hatással van a feszültségstabilitásra, a pontosságra, a hatékonyságra, a költségekre és az általános megbízhatóságra.

Annak megértése, hogy a szabályozás hogyan befolyásolja a teljesítményt az ipari automatizálás, az orvosi műszerek és az IoT-eszközök területén, az döntő fontosságú lehet abban, hogy egy termék sikeres lesz-e a gyakorlati alkalmazás során.

Ez a cikk bemutatja a szabályozott és a nem szabályozott DC/DC-átalakítók közötti különbségeket, kiemelve, hogy melyik típusban rejlik az erősség, és hol válnak nyilvánvalóvá a korlátai.

A szabályozás jelentése a DC/DC átalakítókban

A DC/DC átalakító egy egyenáramú feszültségszintet alakít át egy másikra, általában kapcsoló vagy lineáris módszerek alkalmazásával. A „szabályozás” kifejezés arra utal, hogy az átalakító képes állandó kimeneti feszültséget fenntartani a bemeneti feszültség vagy a terhelési áram ingadozásai ellenére is.

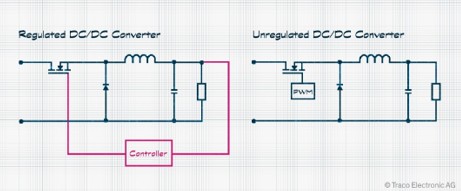

• A nem szabályozott átalakítók egyszerű felépítésűek, és főként egy transzformátorból (szigetelés céljából), egy egyenirányítóból és szűrőalkatrészekből állnak. Mivel nincs visszacsatolásos szabályozásuk, kimeneti feszültségük egyenesen arányos a bemeneti feszültséggel és a fogyasztó által felvett árammal. Ha a bemeneti feszültség emelkedik vagy a fogyasztó terhelése csökken, a kimeneti feszültség emelkedni kezd, és fordítva.
• A szabályozott átalakítók viszont visszacsatoló szabályozó áramkörrel rendelkeznek, amely folyamatosan figyeli a kimeneti feszültséget, és a kapcsolási ciklusok arányát vagy a vezérlőelemeket módosítja a kimeneti feszültség stabilitásának fenntartása érdekében.

Akár lineáris szabályozással, akár kapcsoló áramköri felépítéssel (például buck, boost vagy izolált forward/flyback) valósítják meg, a cél ugyanaz: mérés, összehasonlítás és korrekció. A feszültségszabályozás fontosságát a modern rendszerekben nem lehet eléggé hangsúlyozni, mivel a különböző alrendszerek egyenletes egyenáramú tápfeszültségre támaszkodnak.

Összefoglaló összehasonlítás

Mikor melyik típust érdemes használni?

Szabályozott DC/DC átalakítókat akkor használjon, ha:

• A bemeneti feszültség ingadozik: Az akkumulátorral működő és a megújuló energiaforrásokat használó rendszereknél gyakran jelentkeznek jelentős feszültségingadozások. A szabályozás biztosítja, hogy a rendszer utáni elektronikus alkatrészek az áramforrás viselkedésétől függetlenül állandó feszültséget kapjanak.
• A terhelés érzékeny: a mikrovezérlők, a kommunikációs modulok és az analóg érzékelők megfelelő működéséhez, valamint a meghibásodások és az adatvesztés elkerüléséhez pontos feszültségértékre van szükség.
• Több fogyasztó osztozik egy átalakítón: a feszültség stabilitásának fenntartása az elszórt rendszerekben, ahol az áramfelvétel ingadozik, csökkenti az áramkörök közötti kölcsönös zavarást.
• Hosszú kábelek vagy környezeti ingadozások esetén: a vezeték ellenállása vagy a hőmérséklettől függő alkatrészek mozgása miatt fellépő feszültségesés ronthatja az áramellátás pontosságát. A szabályozás ezeket a hatásokat automatikusan kompenzálja.

Mikor érdemes nem szabályozott DC/DC átalakítókat használni:

• A bemeneti feszültség és a fogyasztás viszonylag stabil: egy rögzített ipari egyenáramú gyűjtősín például képes ellenállni az enyhe feszültségingadozásoknak, miközben stabil fogyasztókat lát el.
• A ±10–20%-os feszültségtűrés elfogadható: az egyenáramú motorok, mágnesszelepek és ellenállásos fűtőelemek ezen a tartományon belül normálisan működnek.
• A költség, az egyszerűség és a méret a legfontosabb: a nem szabályozott átalakítók, amelyek kevesebb alkatrészből állnak és nem rendelkeznek visszacsatoló áramkörrel, gyakran kisebbek és kisebb terhelés mellett hatékonyabbak.
• A tranziens viselkedés jól ismert: alacsony fogyasztású vagy nem kritikus alkalmazásokban a kapcsolás vagy a terhelésváltozás során fellépő feszültségingadozások elhanyagolhatóak lehetnek.

Mindkét típusú átalakító továbbra is hasznos célokat szolgál. A szabályozott kivitelek stabilabb, kiszámíthatóbb kimeneti feszültséget biztosítanak, míg a nem szabályozott változatok akkor maradnak vonzók, ha az alacsony költség és az egyszerűség elsőbbséget élvez a pontossággal szemben. A legjobb választást az határozza meg, hogy a rendszer mennyi feszültségingadozást képes elviselni a teljesítmény romlása nélkül.

A kiválasztás főbb szempontjai

A szabályozott és a nem szabályozott DC/DC-átalakítók közötti választás nem csupán a megadott kimeneti feszültségtől függ. A mérnököknek meg kell vizsgálniuk, hogy az egyes kivitelek hogyan viselkednek valós körülmények között.

1. Bemeneti feszültségtartomány: Határozza meg, hogy a forrásfeszültség mennyire ingadozik normál és átmeneti üzemmódban. A jármű- és akkumulátorrendszerek feszültsége jelentősen eltérhet, esetenként 9 V és 36 V között, ezért szabályozott átalakítókra van szükség az állandó 5 V-os vagy 12 V-os feszültségszintek fenntartásához.
2. Terhelési jellemzők: A nem szabályozott kivitelű készülékek állandó áramú vagy ohmos terhelésekhez alkalmasak lehetnek. A dinamikus vagy digitális terhelések azonban gyors áramimpulzusokat generálnak, amelyek aktív szabályozás hiányában feszültségesést okoznak.
3. Pontossági és hullámossági követelmények: A precíziós elektronika és az adatérzékeny áramkörök millivolt-szintű stabilitást és minimális hullámosságot igényelnek. Ezeket csak megfelelő szűréssel ellátott, szabályozott DC/DC átalakítók alkalmazásával lehet biztosítani.
4. Hatékonysági célok: Amíg a nem szabályozott kivitelek a kevesebb átalakítási lépcső miatt hatékonyabbnak tűnhetnek, a szinkron egyenirányítást és modern vezérlő integrált áramköröket ötvöző szabályozott átalakítók jelenleg akár 90%-ot meghaladó hatékonyságot is elérhetnek, még kis méret esetén is.
5. Környezeti feltételek: A hőmérséklet-ingadozások észrevehető eltéréseket okozhatnak a nem szabályozott tápegység kimeneti feszültségében. Ezzel szemben a szabályozott tápegységek automatikusan korrigálják ezeket az eltéréseket, így változó körülmények között is állandó feszültséget biztosítanak.
6. Költség- és méretbeli korlátok: Költségorientált vagy nagy mennyiségű gyártású tervezés esetén gyakran választanak nem szabályozott tápegységeket, ha a teljesítmény kis mértékű romlása elfogadható kompromisszumnak számít. A kritikus rendszerekben azonban a meghibásodás vagy az üzemleállás kockázata gyakran meghaladja a szabályozott egységek csekély árbeli előnyét.
7. Biztonsági tartalékok: Mérjük fel, hogyan kezeli a konverter az indítási túlfeszültségeket, a rövid ideig tartó hálózati feszültségcsúcsokat és a hirtelen terhelésváltozásokat. A kialakításnak a teljes működési tartományban stabilnak és kiszámíthatónak kell maradnia.

A modern tervezés szempontjai

A félvezető-vezérlés, a digitális visszacsatolás és a teljesítmény-MOSFET-technológia terén elért fejlődés elmosta a különbséget a szabályozott és a nem szabályozott átalakítók között. Számos apró, költséghatékony szabályozott modul ma már a nem szabályozott eszközökhöz hasonló kiváló hatékonyságot és alacsony zajszintet biztosít, ugyanakkor lényegesen jobb feszültségszabályozással rendelkezik.

Ugyanakkor a nem szabályozott áramátalakítók továbbra is jól teljesítenek olyan helyzetekben, ahol a megbízhatóság elsőbbséget élvez a stabilitással szemben. Például a jelzőizzók, az egyszerű érzékelők vagy az olcsó IoT-csomópontok esetében gyakran nem a százalék alatti pontosság, hanem a minimális áramköri igény és a hosszú élettartam a legfontosabb.

Sok esetben hibrid megoldást alkalmaznak a költség és a pontosság közötti egyensúly megteremtése érdekében. Például a fő tápfeszültség biztosítására szabályozatlan átalakítót lehet használni, míg a kimeneten egy alacsony feszültségesésű lineáris szabályozó simítja ki a végső feszültséget.

Következtetés

A DC/DC-átalakítók szabályozása alapvetően a szabályozás és az egyszerűség közötti egyensúly kérdése. A szabályozott átalakító a feszültséget széles bemeneti és terhelési tartományban állandó szinten tartja, így biztosítva a precíz és kiszámítható működést az érzékeny elektronikus rendszerekben.

A nem szabályozott átalakító a hatékonyság, a kompakt méret és a költséghatékonyság érdekében bizonyos mértékben lemond a pontosságról, ezért olyan alkalmazásokhoz alkalmas, ahol a feszültségtűrési határok nem szigorúak, és a rendszer terhelése állandó.

Az optimális tervezési döntést három alapvető tényező határozza meg: mennyire változékony a bemeneti forrás, mennyire fontos a feszültség pontossága a rendszer teljesítménye szempontjából, valamint hogy a költségvetés és a rendelkezésre álló hely mennyire teszi lehetővé a bonyolultabb megoldásokat.

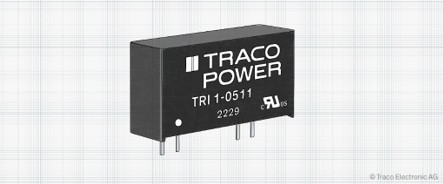

A Traco Power széles választékot kínál szabályozott és nem szabályozott DC/DC átalakítókból, amelyeket a teljesítmény, a stabilitás és a hosszú távú megbízhatóság jegyében fejlesztettek ki ipari, orvosi és távközlési alkalmazásokhoz.
