A motorvezérlés energiahatékonysági optimalizálásának fontosságát nem lehet eléggé hangsúlyozni, tekintve, hogy a motorok a globális energiafogyasztás jelentős részét teszik ki. Ez a cikk a motorok szerkezetét, a változtatható frekvenciájú meghajtók (VFD) használatát, valamint a motorvezérlési alkalmazások megoldásait, beleértve a hardveres támogatást és a fejlett algoritmusokat, vizsgálja.
A motorok elterjedtsége
A motorok szerves részét képezik mindennapi életünknek, megtalálhatók olyan háztartási gépekben, mint a mosógépek, szárítógépek, mosogatógépek és medenceszivattyúk. Az autóiparban is elengedhetetlenek, a modern autókban 40-100 motor található, modelltől és felszereltségi szinttől függően. Az ipari környezetek nagymértékben támaszkodnak a motorokra, különösen a robotikában és a gyárautomatizálásban.
Energiafogyasztás és hatékonyság
Az Energiainformációs Hivatal (Energy Information Administration) szerint a globális energiafogyasztás körülbelül 50%-át a motorok teszik ki. Ipari alkalmazásokban ez a szám meghaladhatja a 80%-ot. Például az Egyesült Államokban a teljes energiafogyasztás 2022-ben 4,07 billió kilowattóra volt, ami napi 11,2 milliárd kilowattóra fogyasztásnak felel meg. A motorok hatásfokának mindössze 1%-os javítása napi 56 millió kilowattóra energiát takaríthatna meg.

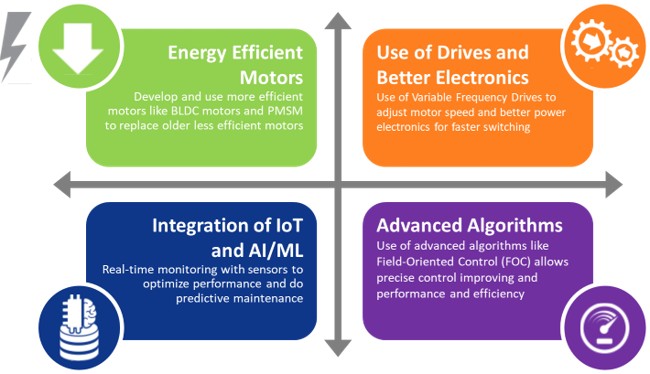

A motorhatékonyság főbb trendjei
I. Energiatakarékos motorok
A motorok hatékonyságának egyik fő trendje az átállás a hagyományos motorokról, például a váltakozó áramú indukciós motorokról, a hatékonyabb típusokra, mint például a kefe nélküli egyenáramú (BLDC) motorok, az állandó mágneses szinkronmotorok (PMSM) és a belső állandó mágneses (IPM) motorok. Ezek a motorok nagyobb hatékonyságot és jobb teljesítményt nyújtanak. Ezenkívül az anyagok fejlesztése, például az amorf fémek és a ritkaföldfém mágnesek használata, tovább növelte a motorok hatékonyságát.
-
Motorszerkezet és anyagfejlesztések
A motortechnológia területén az anyagok és a formatervezés fejlődése jelentősen javította a motorok hatékonyságát és teljesítményét az elmúlt évszázadban. A motor főbb alkatrészeinek és az elért fejlesztéseknek a megértése értékes betekintést nyújthat ezekbe a fejlesztésekbe.

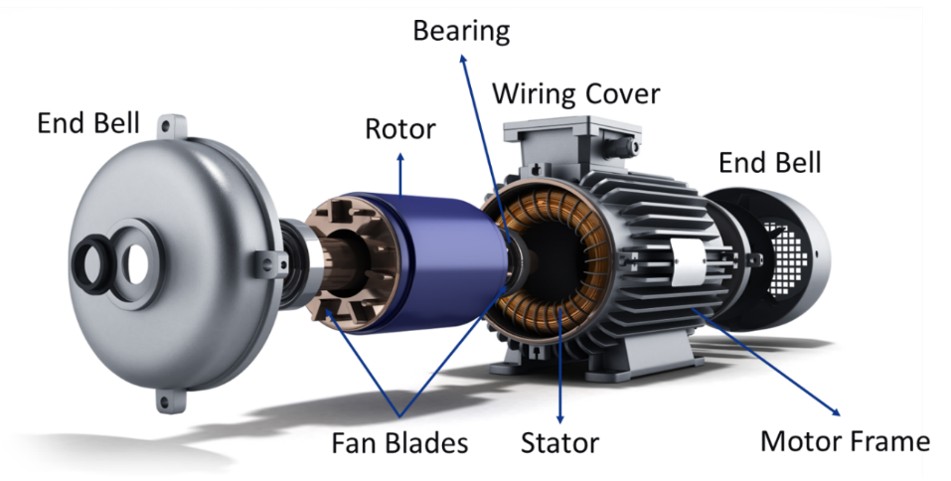

Egy motor jellemzően végburkolatokból, rotorból, csapágyakból és tekercseléssel ellátott állórészből áll. Az évek során az ezekben az alkatrészekben használt anyagok sokat fejlődtek. Például a rotor és az állórész tekercseiben az alumíniumról a rézre való áttérés javította a vezetőképességet és a hatásfokot. Ezenkívül a gyártási tűréshatárok fejlesztése csökkentette a zajszintet és tovább növelte a hatásfokot.
A motortechnológia egyik figyelemre méltó trendje az amorf anyagok használata rotorokban és állórészekben. Hagyományosan szilíciumacélokat használtak, de ezeknek nagy örvényáram- és hiszterézisveszteségeik voltak. Ezeket ma már amorf anyagok, például fémüvegek váltják fel, amelyek alacsonyabb veszteséggel és így nagyobb hatásfokkal rendelkeznek. Az állandó mágneses motorok területén is jelentős fejlesztések történtek. Az erősebb mágnesek, például a ritkaföldfémekből, neodímiumból, vasból és bórból készültek, nagyobb nyomatékot és hatékonyságot biztosítanak. A fenntarthatósági aggályok miatt azonban alternatívákat, például alumínium-, nikkel-, króm- és ferritalapú mágneseket vizsgálnak jó tulajdonságaik miatt különböző hőmérsékleteken és erős mágneses mezőkben.

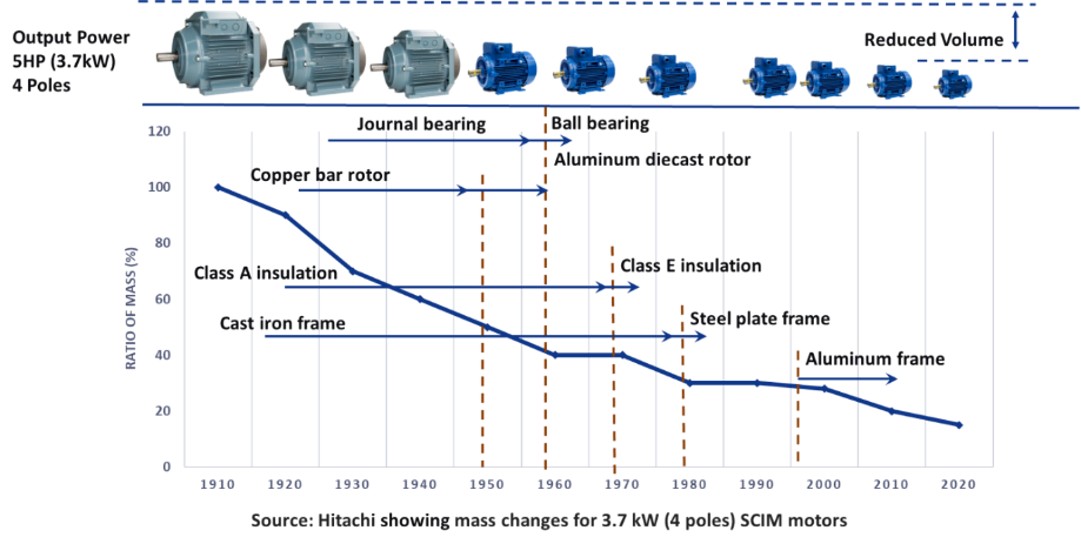

A siklócsapágyakról a golyóscsapágyakra való áttérés jelentős szerepet játszott a súrlódás csökkentésében és a tűrések javításában, ezáltal növelve a motorok hatásfokát. Az elmúlt évszázadban a motorok mérete jelentősen csökkent, miközben a teljesítményük változatlan maradt. Például egy modern, 5 lóerős, kalickás forgórészű, háromfázisú indukciós villanymotor (SCIM) lényegesen kisebb, és súlya körülbelül 20%-a annak, mint egy azonos teljesítményű motor súlya volt 1910-ben. Ez a méretcsökkenés a könnyebb és hatékonyabb anyagok használatának, valamint a hő- és elektromos szigetelés fejlesztéseinek tudható be. A könnyebb motorok különösen előnyösek az autóipari alkalmazásokban, ahol a súlycsökkentés nagyobb hatékonysághoz és a motorok kompaktabb terekbe való integrálásának lehetőségéhez vezethet. Ezeknek a technológiai fejlesztéseknek a hatása mélyreható, hatékonyabb motorrendszerekhez vezetnek, amelyek jobb teljesítményt és energiamegtakarítást biztosítanak.
A motorok anyagainak és kialakításának folyamatos fejlesztése jelentős előre lépésekhez vezetett a hatékonyság és a teljesítmény terén. Az amorf anyagok és az erősebb mágnesek használatától kezdve a csapágyak fejlődésén át a motorméret csökkentéséig ezek az innovációk a motortechnológia jövőjét mozgatják. Ahogy folyamatosan új anyagokat és kialakításokat vizsgálunk, a motorrendszerekben a még nagyobb hatékonyság és teljesítmény lehetősége továbbra is ígéretes.
II. Változtatható frekvenciájú meghajtók (VFD-k) használata
A változtatható frekvenciájú meghajtók (VFD-k) egyre népszerűbbek a motorfordulatszám szabályozásában és a hatékonyság javításában. A VFD-k a motor fordulatszámát a terhelési követelményekhez igazítják, csökkentve az energiafogyasztást. A szigetelt kapus bipoláris tranzisztorokról (IGBT) a szilícium-karbid (SiC) technológiára való áttérés a VFD-kben szintén hozzájárult a nagyobb hatékonysághoz és a gyorsabb kapcsolási sebességhez.
-
Változtatható frekvenciájú meghajtók (VFD-k) és azok hatása
A változtatható frekvenciájú meghajtók (VFD-k) forradalmasították a motorvezérlést azáltal, hogy lehetővé teszik a motor fordulatszámának és nyomatékának precíz szabályozását. Ez a technológia optimalizálja a motor teljesítményét és jelentősen javítja a rendszer hatékonyságát. A VFD beállítja a motorhoz juttatott frekvenciát és feszültséget, lehetővé téve, hogy az egy adott terhelés mellett a leghatékonyabb ponton működjön.

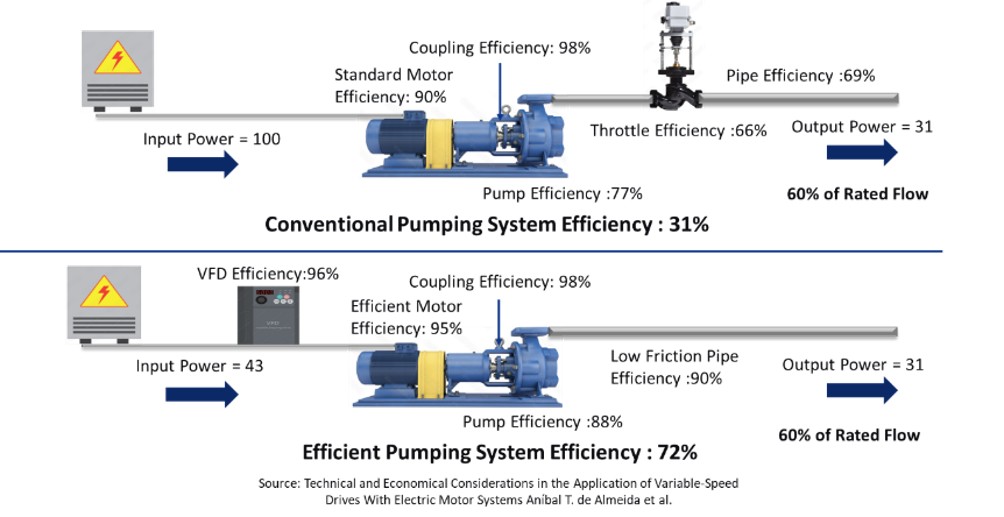

A hagyományos motorrendszerek gyakran teljes teljesítményen működnek, az áramlási sebességet fojtószelepek szabályozzák, ami jelentős energiaveszteséghez vezet. Ezzel szemben a frekvenciaváltók (VFD) kiküszöbölik a fojtás szükségességét azáltal, hogy a motor fordulatszámát a kívánt áramlási sebességhez igazítják, ezáltal csökkentve az energiafogyasztást és növelve a rendszer teljes hatékonyságát. A frekvenciaváltóra való átállás több mint kétszeresére növelheti egy motorrendszer hatékonyságát, körülbelül 31%-ról 72%-ra.
A Microchip Technology megoldásai
A Microchip Technology átfogó megoldásokat kínál motorvezérlési alkalmazásokhoz, beleértve a hardveres támogatást és a fejlett algoritmusokat. Portfóliójában mikrovezérlők, kapuvezérlők, teljesítményelektronika és érzékelők találhatók, amelyek mindegyike a motor teljesítményének optimalizálására szolgál.
Hardvertámogatás

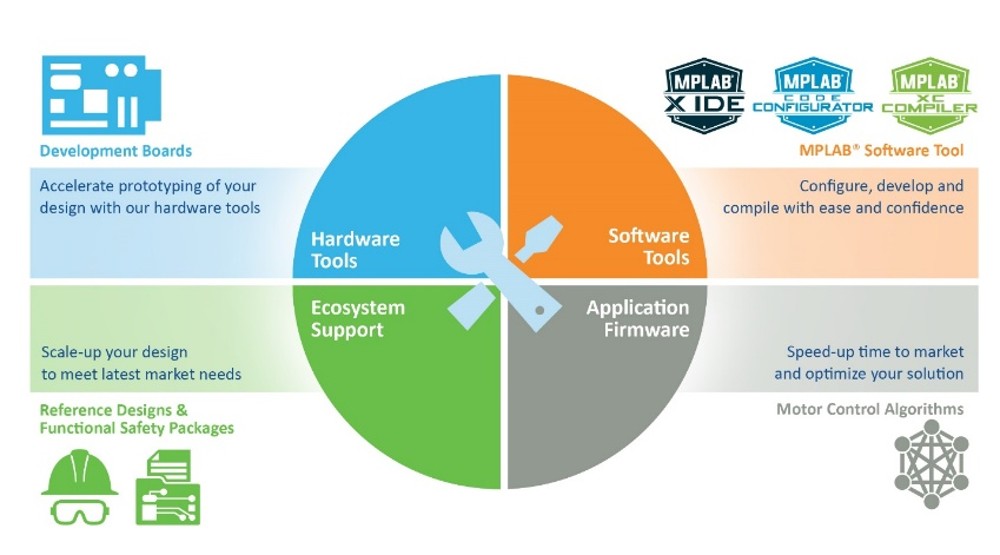

A Microchip Technology teljes körű hardveres támogatást kínál a motorvezérlő rendszerek tervezésének és fejlesztésének felgyorsítására, miközben optimalizálja a teljesítményt és a hatékonyságot. A változtatható frekvenciájú meghajtókhoz (VFD) nagy hatékonyságú szilícium-karbid (SiC) MOSFET-eket és fejlett kapuvezérlőket használó AC-DC átalakítókat és invertereket biztosít a precíz kapcsolás érdekében. A dsPIC® digitális jelvezérlők (DSC-k) által vezérelt inverterek az egyenáramot változtatható frekvenciájú AC-vé alakítják a motor hatékony működése érdekében. Az integrált érzékelők valós idejű visszajelzést adnak az áramról, a feszültségről és a hőmérsékletről, növelve a rendszer megbízhatóságát. A Microchip Technology emellett értékelő és fejlesztő kártyákat, referencia terveket, szoftverkönyvtárakat és fejlesztőeszközöket is biztosít a kifinomult motorvezérlő algoritmusok tervezésének és megvalósításának támogatására.
III. Fejlett szabályozási algoritmusok
Az algoritmusok alapvető fontosságúak a motorvezérlő rendszerek optimalizálásában. A hagyományos módszerek, mint például a váltakozó áramú indukciós motorok V/F vezérlése, költséghatékonyak és egyszerűek, de nem feltétlenül kínálják a legnagyobb hatékonyságot. A fejlettebb algoritmusok, mint például a BLDC és PMSM motorok hatlépéses kommutációja, jobb nyomatékszabályozást biztosítanak, és lehetnek érzékelő alapúak vagy érzékelő nélküliek. A leghatékonyabb algoritmus a mezőorientált vezérlés (FOC), amely nagy hatékonyságot, alacsony zajszintet és kiváló nyomaték- és fordulatszám-teljesítményt eredményez.
A Microchip motorvezérlési megoldásai fejlett algoritmusokat, például FOC-ot, maximális nyomatékot amperenként (MTPA) és mezőgyengítést tartalmaznak a hatékonyság és a teljesítmény maximalizálása érdekében. Ezeket az algoritmusokat olyan eszközök támogatják, mint az MPLAB® motorBench® Development Suite, amely megkönnyíti a vezérlőalgoritmusok megvalósítását és hangolását. Ezenkívül a Microchip gépi tanulási képességeket kínál az előrejelző karbantartáshoz, biztosítva a motorok csúcshatékony működését és csökkentve a váratlan hibák kockázatát. A nulla sebességű/maximális nyomatékú (ZS/MT) szabályozási algoritmus az érzékelő nélküli FOC algoritmus egy új változata, amely lehetővé teszi az érzékelő nélküli szabályozási technikák alkalmazását nagy nyomatékú vagy alacsony sebességű motorvezérlési alkalmazásokban. A ZS/MT kiküszöböli a Hall-effektusú érzékelők szükségességét azáltal, hogy megbízható kezdeti pozícióérzékelési (IPD) módszert használ, amely nagyfrekvenciás injektálásra (HFI) épül, és meghatározza a rotor pontos helyzetét nulla és alacsony sebességnél, így ideális olyan alkalmazásokhoz, mint a fúrógépek, garázskapu-nyitók, autóipari indítómotorok és elektromos kerékpárok.
IV. Integráció az IoT és a mesterséges intelligencia/gépi tanulás (AI/ML) világával
Az IoT és a mesterséges intelligencia (MI) technológiák integrációja forradalmasította a motorvezérlést. Az érzékelők kulcsszerepet játszanak a motorvezérlő rendszerekben. Elengedhetetlenek az áram, a nyomaték és a rotor helyzetének, valamint egyéb paraméterek érzékeléséhez. Ezek az érzékelők adatokat továbbítanak a mikrovezérlőkbe, amelyek képesek az információk feldolgozására. A gépi tanulási algoritmusok integrációjával ezek a rendszerek prediktív karbantartást tudnak végezni az érzékelőadatok elemzésével, hogy előre jelezzék a potenciális motorhibákat vagy karbantartási igényeket. Ez a képesség különösen előnyös ipari környezetben, ahol a váratlan motorhibák jelentős állásidőt és pénzügyi veszteségeket okozhatnak.
-
Prediktív karbantartás
A prediktív karbantartás érzékelőket és gépi tanulási algoritmusokat használ a motor állapotának figyelésére és a potenciális problémák azonosítására, mielőtt azok meghibásodáshoz vezetnének. Az olyan paraméterek folyamatos elemzésével, mint az áram, a nyomaték és a rezgés, a prediktív karbantartás biztosítja a motor hatékony működését és minimalizálja az állásidőt. A Microchip demonstrációs alkalmazása bemutatja a motorok prediktív karbantartását az MPLAB® Machine Learning Development Suite és a dsPIC LVMC Motor Control Board használatával. Ez a rendszer egy osztályozási modellt alkalmaz a motor üzemállapotának meghatározására, azonosítva, hogy az normálisan működik-e, vagy rendellenességeket tapasztal, például kiegyensúlyozatlan terhelést vagy törött csapágyat, a motor Iq áramának monitorozásával.
Következtetés
A motorvezérlés energiahatékony optimalizálása kulcsfontosságú a globális energiafogyasztás csökkentése és a különféle alkalmazások teljesítményének javítása szempontjából. A hatékony motorokra való átállással, a frekvenciaváltók használatával, a fejlett vezérlőalgoritmusok bevezetésével, valamint az IoT és a mesterséges intelligencia technológiák integrálásával jelentős energiamegtakarítás érhető el. A Microchip Technology átfogó megoldásokat kínál ezen erőfeszítések támogatására, biztosítva a hatékony motorvezérlő rendszerek fejlesztéséhez szükséges hardvert, szoftvert és szakértelmet. Ahogy az energiahatékony megoldások iránti kereslet folyamatosan növekszik, a motorvezérlő technológia fejlesztései létfontosságú szerepet játszanak majd ezen igények kielégítésében.
További információkért látogasson el a Microchip weboldalára: www.microchip.com
Pramit Nandy – termékmarketing menedzser, Microchip Technology Inc.
