Az energiaellátó rendszerek tervezésében a biztonság nem egy egyszerű jelölőnégyzet, amelyet be kell jelölni. Hanem minden vezetékbe, burkolatba és szigetelőrétegbe beépítik. A tápegységek (PSU) osztályai közötti választás az egyik legfontosabb feladat, amelyet egy mérnöknek el kell végeznie. Ez a választás nagyban befolyásolja a szigetelési stratégiát, a földelést, a megfelelőségi tesztelést és a rendszer általános megbízhatóságát.
Az I. és II. osztályú rendszerek közötti fő különbség abban rejlik, hogy hogyan védik a felhasználókat és szigetelik az elektromos berendezéseket probléma esetén. Ha tudja, hogyan kell ezeket telepíteni és hogyan kell helyesen telepíteni, elkerülheti a drága tervezési hibákat és biztosíthatja, hogy a rendszerek első próbálkozásra megfeleljenek a tanúsításnak.
Az I. osztályú tápegységek

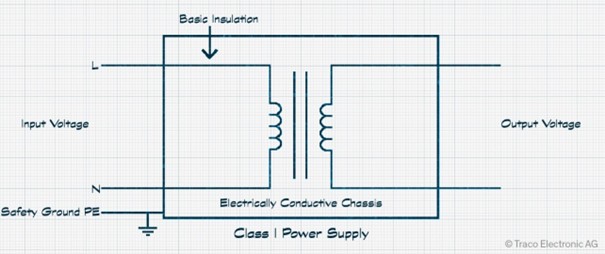

Az I. osztályú tápegységek kétlépcsős biztonsági megoldást alkalmaznak: alapszigetelést és védőföldelést. A fém burkolat áramütésveszélyt jelenthet, ha megszakad az áram alatt álló elektronika és a ház közötti elsődleges szigetelés. Ennek megelőzése érdekében a ház közvetlenül a földhöz van csatlakoztatva, ami lehetővé teszi a hibajelenség áramának áramlását. A szivárgások áramkör-megszakítót vagy GFI-t indíthatnak be, védve ezzel a felhasználót.
Az I. osztályú tápegységek általában fémházban vannak, háromvezetékes bemeneti kábellel, ahol fázis-, null- és földvezeték van. Ez a felépítés a földelőrendszer segítségével védi a felhasználókat a házhoz érő fázisvezetékektől.
Alkalmazások, ahol az I. osztály dominál
Az ipari és professzionális környezetben I. osztályú egységeket alkalmaznak. Alkalmazásuk előnyös a földelt fém burkolatú rendszerek, például vezérlőpanelek, szerverállványok és
asztali berendezések esetében. Ezekben az esetekben a földelés nem csak biztonsági okokból van beépítve a rendszerbe.
A védőföldelés használata azonban egy fontos tényezőtől függ: a földelésnek biztonságosnak kell lennie. Sok épület, különösen a régebbi lakónegyedekben, nem rendelkezik megfelelő földeléssel. Kórházakban vagy otthoni környezetben, ahol egyetlen meghibásodás is jelentős következményekkel járhat, ez a probléma komoly kockázatot jelent.
A II. osztályú tápegységek

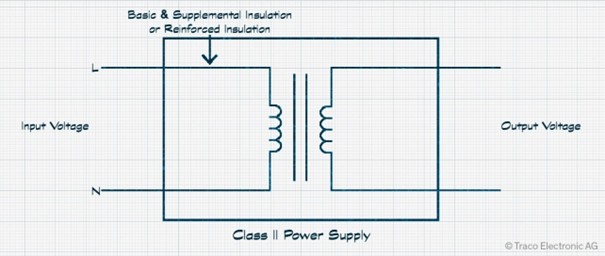

A II. osztályú tápegységek más módon biztonságosak. A burkolat földelése helyett kettős vagy megerősített szigeteléssel kiküszöbölik a földelés szükségességét. Ez a módszer több szigetelő réteggel fizikailag elválasztja a feszültség alatt álló áramkört a felhasználótól, így még egy egyetlen meghibásodás sem okoz áramütést.
A II. osztályú tápegységek általában műanyag házzal vagy nyitott vázszerkezettel rendelkeznek, és nincsenek szabadon álló vezető részek. A bemeneti kábel csak két vezetőt tartalmaz, egy fázisvezetőt és egy nullavezetőt. Mivel nincs földelőcsap, a telepítés egyszerűbb és biztonságosabb olyan környezetben, ahol a megbízható földelés nem garantálható.
Miért előnyösebb a II. osztályú tápegységek otthoni és orvosi használatra?
Az otthoni egészségügyi alkalmazásokban az IEC 60601-1-11 biztonsági szabványok előírják a II. osztályú tápegységek használatát. Az ok egyértelmű: egy olyan eszköz, amely nem támaszkodik az épület potenciálisan megbízhatatlan földelő rendszerére, eleve biztonságosabb a veszélyeztetett betegek számára.
Ugyanez vonatkozik a telefon töltőkre, laptop adapterekre és sok más fogyasztási cikkre. A kizárólag szigeteléssel történő védelmi módszer egyszerű és hatékony, ezért alkalmas ezekre a környezetre.
Telepítési követelmények: Az osztály és a módszer összehangolása
I. osztályú tápegységek telepítése
Az I. osztályú tápegység telepítésekor a földelésnek fizikailag biztonságosnak és elektromosan folytonosnak kell lennie. A csavarok meghúzásakor megfelelő nyomatékot alkalmazzon, gondoskodjon arról, hogy az érintkezési felületről eltávolítsák a festéket vagy az eloxált réteget, és a rendszer tesztelése során ellenőrizze a földelés folytonosságát. A tápegység házát a rendszer vázához kell rögzíteni, hogy a fém burkolatok biztonsági integritása megmaradjon.
A védőföldelés csatlakoztatásának elmulasztása vagy a rossz földelés miatti magas impedancia bevezetése hatástalanná teheti a biztonsági funkciókat.
II. osztályú tápegységek telepítése
Ezzel szemben a II. osztályú tápegységeknek teljesen elszigeteltnek kell maradniuk. Nem lehetnek csatlakozva a védőföldeléshez, és ügyelni kell arra, hogy ne jöjjön létre véletlen összeköttetés a rögzítőcsavarok, konzolok vagy más vezető utak révén. Fém burkolatba történő beszerelés esetén nem vezető távtartókra lehet szükség a kettős szigetelés megőrzése érdekében.
Az EMI csökkentéshez szűrés céljából funkcionális földelés (nem védőföldelés) lehet szükséges. Ez a funkcionális földelés azonban gondosan kell, hogy legyen kialakítva, hogy el legyen szigetelve a védőföldeléstől, így biztosítva a tápegység II. osztályú megfelelőségét.
Megfelelőségi szempontok és kiválasztási tippek
A megfelelő tápegység kiválasztása: mire kell figyelni
Az adatlapok sűrűek, és a tanúsítási megfogalmazások eltérőek, ami megnehezíti a osztály követelményeinek megfelelő tápegység kiválasztását. Először azonban meg kell határozni a védelmi osztályt. A leggyorsabb módszer az, ha az adatlap biztonsági jóváhagyások részében keresünk egy egyértelmű címkét. Ne feltételezzük, hogy a burkolat anyaga vagy a csatlakozó jelzi az osztályt; ellenőrizzük, hogy a dokumentum kifejezetten megjelöli-e az I. vagy II.
osztályt, és hivatkozik-e a megfelelő IEC vagy EN szabványokra. Ezzel elkerülhető a későbbi zavar, amikor a tervezés megfelelési tesztelésen esik át.
Győződjön meg arról, hogy a tápegység tartalmaz-e védőföldelő kapcsot az I. osztályú rendszerekhez, és hogy az adatlapján szerepel-e az I. osztályú szabványoknak való megfelelés. A fém burkolatú készülékek vezetékezési utasításai szerint a ház földelése kötelező.
A II. osztályú rendszerek esetében keresse a „kettős szigetelés” vagy „megerősített szigetelés” jelölést. Általában ezt a négyzetben lévő négyzet szimbólummal jelzik. Az adatlapoknak meg kell erősíteniük a II. osztályú vagy IEC biztonsági szabványoknak való megfelelést, és nem lehet földelővezeték csatlakoztatására szolgáló előírás. A mérnököknek át kell tekinteniük a csatlakozó rajzait is, hogy megbizonyosodjanak arról, nincs-e PE-csap, és ellenőrizniük kell a szerelési utasításokat, hogy a berendezés véletlenül ne legyen földelt burkolathoz kötve. Ezek az egyszerű ellenőrzések biztosítják az izolációs stratégia sértetlenségét és garantálják, hogy a szerkezet II. osztályú maradjon.
A telepítési feltételek is befolyásolhatják a választást. Például, ha a tápegységet műanyag burkolatba szerelik, amelyben nincs szabadon álló fém, akkor a tanúsítás egyszerűsítése érdekében előnyösebb lehet egy II. osztályú tápegység használata. Másrészt, egy földelt fém burkolatban, ahol a szivárgási áramot földelésen keresztül kell kezelni, egy I. osztályú tápegység lehet megfelelőbb.
Megfelelőségi ellenőrzőlista mérnökök számára
Számos biztonsági döntés már meghozatott, amikor a tápegység az integrációs fázisba érkezik. A mérnökök megkönnyíthetik ezt a folyamatot az alábbi kérdések feltevésével:
- A tápegység egyértelműen I. vagy II. osztályúként van-e jelölve, és megfelel-e a rendszer védelmi osztályának?
- I. osztály esetén a földelővezeték megfelelően van-e csatlakoztatva és ellenőrizve?
- A II. osztály esetében a szerelési módszer biztosítja-e a kettős vagy megerősített szigetelést?
- Az alkalmazás szivárgási áramai elfogadható határon belül vannak-e (pl. <70 µA érintési áram esetén)?
- A tápegység megfelel-e a célkörnyezetre vonatkozó EMC-szabványoknak, és beépítették-e a megfelelő tesztrészt?
A gyakori hibák elkerülése
Az egyik leggyakoribb hiba a tápegységek integrálásában az UL 2. osztály és az IEC II. osztály összekeverése. Az előbbi a vezetékek biztonságát szolgáló áram- és feszültségkorlátozott kimenetekre vonatkozik, míg az utóbbi a szigeteléssel és a védelemmel foglalkozik. Ezek nem cserélhetők fel egymással.
Egy másik buktató a védelmi rendszerek keverése. Például egy II. osztályú tápegység megfelelő szigetelés nélküli földelt fémházba történő beszerelése nem kívánt földelési útvonalakat eredményezhet, ami meghiúsítja a szigetelési stratégiát. Ezzel szemben a földelési kapcsolat kihagyása egy I. osztályú rendszerben teljes mértékben veszélyezteti annak biztonságát.
Összefoglaló
Az I. és II. osztályú tápegységek két különböző filozófiát képviselnek az elektromos biztonság terén. Az I. osztály a rendszer földelésével védi a felhasználókat. Ezzel szemben a II. osztály jobb szigeteléssel védi a felhasználókat, így földelés sem szükséges.
Az alkalmazás, a burkolat anyaga és a környezet mind szerepet játszanak a választás során. A tápegység felszerelésének módja ugyanolyan fontos, mint maga a választás. Ebben a szakaszban elkövetett hibák még a legbiztonságosabb kialakítást is használhatatlanná tehetik.
A mérnököknek ismerniük kell ezeket a módosításokat, és be kell tartaniuk az adatlapon szereplő utasításokat. Ha még mindig nem biztos benne, vegye fel a kapcsolatot a tápegység gyártójával. A biztonság első lépése a megértés, az első védelmi vonal pedig a tisztaság.
